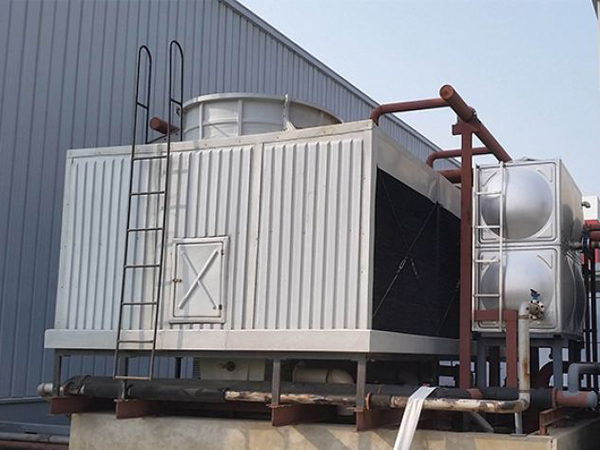

方形逆流式冷卻塔

方形逆流式冷卻塔

130-0154-3111
山東三葉環?？萍加邢薰?/span>
E-mail：sanyehb2023@163.com
2020-10-17

信息詳情

機械工業部第四設計研究院設計的節能型逆流式玻璃鋼冷卻塔，是在原設計的同類塔測試數據基礎上改進設計的。特點是冷卻塔風機配有變扭矩變極雙速電機，當氣溫低時，例如晚上，電機開低速，冷卻塔噪聲可低3-5dBA。此外，用雙速電機節電顯著，多臺冷卻塔配單速電機時，為了節電當空氣溫球溫度低時，可停部分電機。仍比用雙速電機以年計多耗電40%。

雙速電機的控制柜可配套供應，也可只提供控制柜的圖紙?？刂乒竦膬r款不包括冷卻塔價款之內，須另計。

設計參數：工業塔為：空氣濕球濕度τ=28℃，進塔水溫t1=42℃，出塔水溫t2=32℃；民用塔（低溫降）：τ=28℃，t1=37℃，t2=32℃

方形逆流冷卻塔　意義如下：

以水濕降分：

①低溫降，設計水溫度5℃（低噪聲的代碼前以D表示，超低噪聲的以CD表示）；

②中、高溫降，水溫降10-25℃，代碼前以G表示。

以冷卻塔組部分：①無水盤的（代碼末了以L表示）；

②淺水盤的（代碼末了以DP表示）；

③深水盤的（代碼末了以GP表示），深水盤的有效存水深度400mm，如要求加大水深，訂貨時須提出。

代碼中FN表示鋼結構方形的逆流式。

代碼中的數字表示冷卻塔的規格，也即設計工況下單臺冷卻水量，單位m3/h（立面及基礎圖所示為二臺塔，實用可單排多臺，或雙排多臺）。

方形逆流冷卻塔主要參數

型號

τ＝28℃
       冷卻水量m3/h

τ＝27℃
       冷卻水量m3/h

主要尺寸mm

風量
       m3/h

風機直徑
       mm

Δt=5℃

Δt=8℃

Δt=5℃

Δt=8℃

總高度

寬度B

DFNL-100
DFNDP-100
DFNGP-100

100

74.4

118.7

86.0

4050
4670
 4970

2600

62000

1800

DFNL-150
DFNDP-150
 DFNGP-150

150

109.8

175.1

126.9

4050
 4670
 4970

3000

84000

2100

DFNL-200
DFNDP-200
DFNGP-200

200

148.9

237.4

172.1

4840
 5460
 5760

3600

115000

2800

DFNL-300
DFNDP-300
DFNGP-300

300

224.9

350.6

258.3

5010
5690
5990

4300

158600

3400

DFNL-400
DFNDP-400
DFNGP-400

400

299.9

467.4

344.4

5300
       6040
       6340

4800

213000

3800

DFNL-500
DFNDP-500
DFNGP-500

500

374.9

584.3

430.4

5900
6700
7000

5300

265000

3800

DFNL-600
DFNDP-600
DFNGP-600

600

448.5

698.9

514.9

6140
6980
7280

6000

317500

4200

DFNL-750
DFNDP-750
DFNGP-750

750

561.7

875.3

644.9

6440
7290
7590

6800

400000

4200

DFNL-900
DFNDP-900
DFNGP-900

900

673.4

1049.5

773.2

6950
 7900
  8200

7300

490000

4700

DFNL-1050
DFNDP-1050
DFNGP-1050

1050

786.6

1225.9

903.1

7150
 8100
   8400

7800

556000

4700


型號

電機功率
       kW

重量t

進水壓力
       104Pa

噪聲 dBA

當量直徑
       Dmm

自重

運轉重

Dm

10m

16m

DFNL-100
DFNDP-100
 DFNGP-100

3.0/1.5

1.73
   2.16
   2.50

2.00
       3.18
       5.48

6.2

59.0

52.0

47.0

3.02

DFNL-150
DFNDP-150
DFNGP-150

4.0/2.0

2.60
   2.91
    3.31

3.02
       4.23
       7.33

6.3

60.5

54.0

50.6

3.47

DFNL-200
DFNDP-200
DFNGP-200

5.5/2.7

3.10
 3.55
 4.44

3.66
       5.40
   10.18

6.5

62.0

55.6

52.3

4.15

DFNL-300
DFNDP-300
DFNGP-300

7.5/3.7

4.40
 5.04
 5.91

5.23
7.72
 14.14

5.8

62.0

57.8

54.5

4.94

DFNL-400
DFNDP-400
DFNGP-400

11/5.5

5.30
 6.10
 6.96

6.41
  9.52
 17.29

6.0

62.5

58.8

55.7

5.51

DFNL-500
DFNDP-500
DFNGP-500

15/7.5

6.60
  7.58
 8.64

7.98
 11.78
 21.26

6.4

62.5

59.3

56.2

6.08

DFNL-600
DFNDP-600
DFNGP-600

15/7.5

8.42
 9.68
 10.85

10.08
14.95
 26.92

6.5

62.5

60.5

57.4

6.88

DFNL-750
DFNDP-750
DFNGP-750

22/11

10.80
12.41
13.84

12.88
19.12
 34.42

6.8

63.0

61.4

58.4

7.79

DFNL-900
DFNDP-900
DFNGP-900

30/15

12.50
14.36
15.93

15.00
 22.19
 39.75

7.0

63.8

62.9

60.0

8.36

DFNL-1050
DFNDP-1050
DFNGP-1050

30/15

15.10
17.22
 18.94

18.02
 26.22
46.14

7.0

64.6

63.1

53.9

8.93


說明：

1、表中所列為濕球溫度τ=28℃，τ=27℃工況下，Δt=5℃時t1=37℃，t2=32℃；Δt＝8℃時t1=40℃，t2=32℃的冷卻水量。

2、表中噪聲值為夜間電機低速運轉， 并下設有斜波填料的數值， 不設斜波填料將比表中數值高5dBA。

中高溫降工業型GFN系列方形逆流式玻璃鋼冷卻塔主要參數 　

型號

τ＝28℃冷卻水量m3/h

τ＝27℃冷卻水量m3/h

主要尺寸mm

Δt=10℃

Δt=20℃

Δt=25℃

Δt=10℃

Δt=20℃

Δt=25℃

總高度

寬度B

GFNL-75
GFNDP-75
GFNGP-75

75

66.9

65.8

86.3

73.6

71.8

4050
4670
 4970

2600

GFNL-100
GFNDP-100
 GFNGP-100

100

89.2

87.7

115.0

98.1

95.7

4050
       4670
       4970

3000

GFNL-150
 GFNDP-150
 GFNGP-150

150

137.4

136.2

172.2

150.2

147.7

4840
       5460
       5760

3600

GFNL-200
GFNDP-200
GFNGP-200

200

182.8

181.3

229.1

199.8

196.5

5010
       5690
       5990

4300

GFNL-250
 GFNDP-250
 GFNGP-250

250

228.2

226.3

286.0

249.4

245.3

5300
       6040
       6340

4800

GFNL-300
GFNDP-300
GFNGP-300

300

273.6

271.3

342.9

299.1

294.1

5900
       6700
       7000

5300

GFNL-400
GFNDP-400
GFNGP-400

400

364.4

361.4

456.7

398.3

391.8

6140
       6980
       7280

6000

GFNL-500
GFNDP-500
GFNGP-500

500

455.2

451.5

570.5

497.6

489.4

6440
       7290
       7590

6800

GFNL-600
GFNDP-600
GFNGP-600

600

546.0

541.5

684.3

596.9

587.1

6950
       7900
       8200

7300

GFNL-700
GFNDP-700
GFNGP-700

700

638.0

632.7

799.6

697.4

685.9

7150
       8100
       8400

7800
